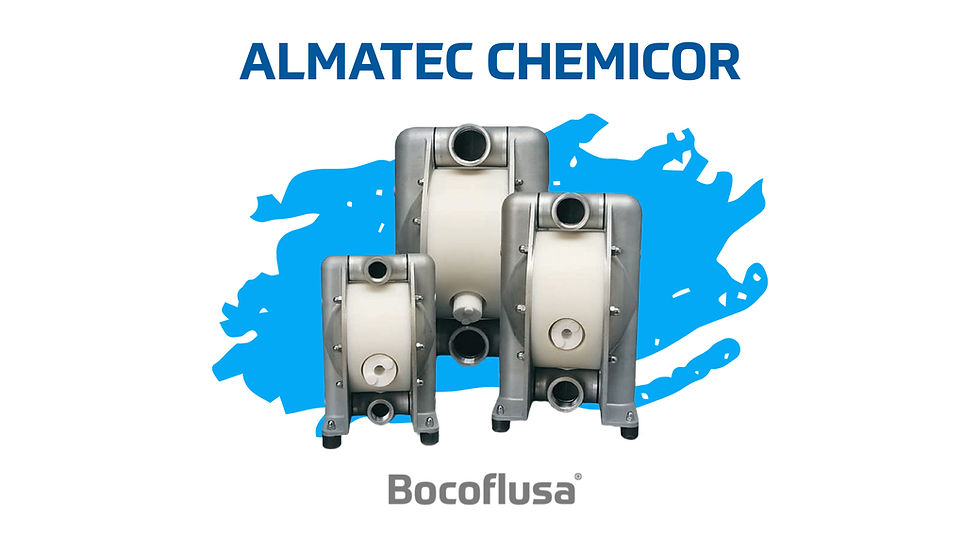

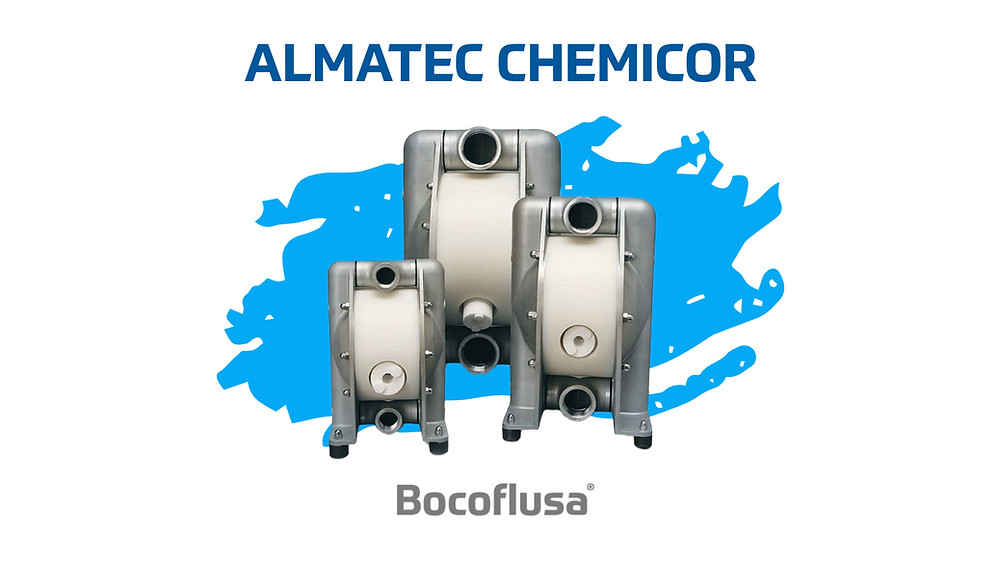

Esta es la bomba Almatec serie Chemicor que te proporcionará cambios más suaves.


Bombas Almatec Chemicor
Bombas Almatec Chemicor

Las bombas Almatec serie Chemicor son bombas de doble diafragma accionadas por aire y tienen un diseño de bomba que ofrecen cambios suaves de dirección, flujos suaves y sin ángulos muertos. La serie Chemicor está basada en el principio funcional de las bombas de doble diafragma, cuenta con una configuración básica que consta de dos carcasas laterales externas con una carcasa central entre ellas, cada una de estas contiene una cámara de producto que está separada de la carcasa central por un diafragma, los dos diafragmas están interconectados por un vástago de pistón dirigidos por un sistema de control de aire, se someten alternativamente al aire comprimido para que se muevan hacia adelante y hacia atrás. .



Bombas Almatec Chemicor


En esta primera figura, el aire comprimido ha forzado el diafragma del lado izquierdo hacia la cámara del producto y ha desplazado el líquido de esa cámara a través de la válvula abierta en la parte superior hasta el puerto de descarga.

El diafragma derecho aspira simultáneamente líquido, llenando la segunda cámara de producto. Cuando se llega al final de la carrera se invierte automáticamente y el ciclo se repite en la dirección opuesta.



Bombas Almatec Chemicor

En esta segunda imagen, el diafragma izquierdo aspira líquido y el diafragma derecho lo desplaza, el líquido es desplazado y transportado por el aire comprimido.

Los diafragmas sirven simplemente como barreras y no están presurizados. Este es un hecho de decisiva importancia para la vida útil de los diafragmas


Todas estas opciones y más de esta bomba, la hacen perfecta para operar en servicios y fabricación de productos como:



● Industria automotriz.

● Sólidos.

● Químicos en general.

● Aceites y gasolina.

● Cerámicas.

● Industrias papeleras.

● Electrónica.

● Solventes.

● Resinas.

● Industria minera.


Todas las bombas se la serie Chemicor, están equipadas con válvulas que son insensibles a los líquidos que contienen sólidos.

Las parte húmedas de la carcasa están hechas de fundición de precisión de acero inoxidable.

El bloque central está hecho de poliamida o PE conductor de bajo pedido.

El acero inoxidable 1.4408 (G-X 6 CrNiMo 18 10) es un acero fundido resistente a la corrosión y a los ácidos, gracias a que ofrece una buena estabilidad química general, es utilizado frecuentemente para accesorios y carcasas de bombas. Este material es una fundición de cera perdida de precisión y se utiliza para las piezas de carcasa húmedas de la serie Chemicor.

El proceso de cera perdida es un complejo proceso de fundición que produce una superficie lisa y densa con una mayor resistencia a la corrosión.

Para los bloques centrales se utiliza poliamida fundida PA 6 G.



Sus características son:


● Buena resistencia mecánica capaz de soportar temperaturas de hasta 130 °C.

● Forma especial de las cámaras de producto.

● Carcasa de bomba con solo dos caras de junta.

● Puertos de succión y descarga libremente giratorios Sin accionamientos, piezas giratorias o sellos de eje.

● Autocebante y funcionamiento en seco.

● Diafragmas compuestos con núcleo de metal integrado y sin discos de diafragma.

● Válvulas de bola para líquidos que contienen sólidos.

● Desplazamiento suave.

● Sistema de control de aire PERSWING P® sin mantenimiento sin punto muerto.

● Diseño compacto.

● Opción de equipos certificados con norma ATEX (A prueba de explosión).


Quieres conocer más sobre los equipos Almatec, haz click aquí.
